مبدأ العمل التفصيلي لمحرك DC نحى

مبدأ العمل التفصيلي لمحرك DC نحى

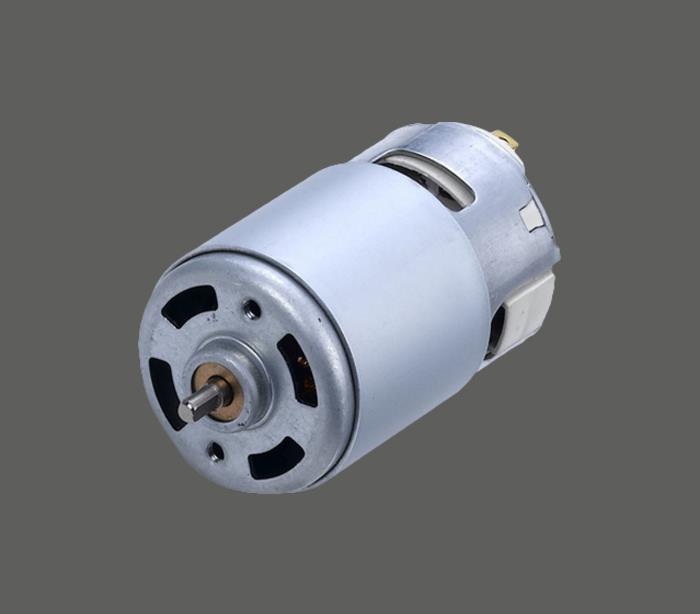

يتم استخدام محركات DC ذات الفرشاة على نطاق واسع في التطبيقات التي تتراوح من اللعب إلى مقاعد السيارة التي تعمل بضغطة زر. محركات DC المصبوبة (BDC) غير مكلفة ، وسهلة القيادة ، وسهلة التصنيع في مجموعة متنوعة من الأحجام والأشكال. تناقش مذكرة التطبيق هذه تشغيل محرك BDC ، وطريقة تشغيل محرك BDC ، وطريقة توصيل دائرة السائق بآلة PIC.

مبدأ العمل التفصيلي لمحرك DC نحى

يوضح الشكل 1 بنية محرك BDC بسيط. المكونات الأساسية لجميع محركات BDC هي نفسها: stators ، وفرش و commutators. سيتم وصف كل مكون بمزيد من التفاصيل في وقت لاحق.

الرقم 1. بسيط مزدوج القطب نحى العاصمة المحرك

الثابت

يقوم الجزء الثابت بإنشاء حقل مغناطيسي ثابت حول الدوار. يمكن توليد هذا المجال المغناطيسي عن طريق المغناطيس الدائم أو اللفات الكهرومغناطيسية. ينقسم نوع محرك BDC إلى هيكل الجزء الثابت أو طريقة توصيل اللولب الكهرومغناطيسي بمصدر الطاقة (انظر نوع محرك السائر لأنواع مختلفة من محركات BDC).

دوار

يتكون الدوار (ويسمى أيضًا الحافظة) من واحدة أو أكثر من اللفات. عندما يتم تنشيط هذه اللفات ، يتم إنشاء حقل مغناطيسي. ستجتذب الأقطاب المغناطيسية لحقل الدوار الأقطاب المغنطيسية المقابلة في الحقل الثابت ، مما يؤدي إلى تدوير الجزء الثابت. أثناء دوران المحرك ، تكون اللفات متحررة باستمرار بترتيب مختلف ، بحيث لا تتداخل الأقطاب المغناطيسية التي يولدها الدوار أبداً مع الأقطاب المغناطيسية المتولدة عن الجزء الثابت. ويشار إلى هذا التحويل للحقل المغناطيسي في اللف الدوار بأنه تخفيف.

الفرشاة و المبدل

بخلاف أنواع المحركات الأخرى (على سبيل المثال ، محركات DC بدون فرشات والمحركات الحثية AC) ، فإن محركات BDC لا تتطلب وحدة تحكم لتبديل اتجاه التيار في لفائف الإلكترود ، ولكن تكمل ميكانيكياً عملية تبديل ملفات المحرك BDC. يتم تركيب بوش نحاس مقسم ، يسمى العاكس ، على عمود محرك BDC. عندما يدور المحرك ، تنزلق الفرشة الكربونية على طول العاكس وتتصل بأجزاء مختلفة من العاكس. هذه القطع متصلة بملفات دوارة مختلفة ، بحيث عندما يتم تشغيل الفرشاة بواسطة المحرك ، يتم إنشاء حقل مغناطيسي ديناميكي داخل المحرك. من المهم ملاحظة أن الفرش وأجهزة التحويل هي أكثر الأجزاء المفقودة بسهولة من محرك BDC بسبب الانزلاق النسبي بين الاثنين.
